Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H48400 ( AHS650-24ST )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

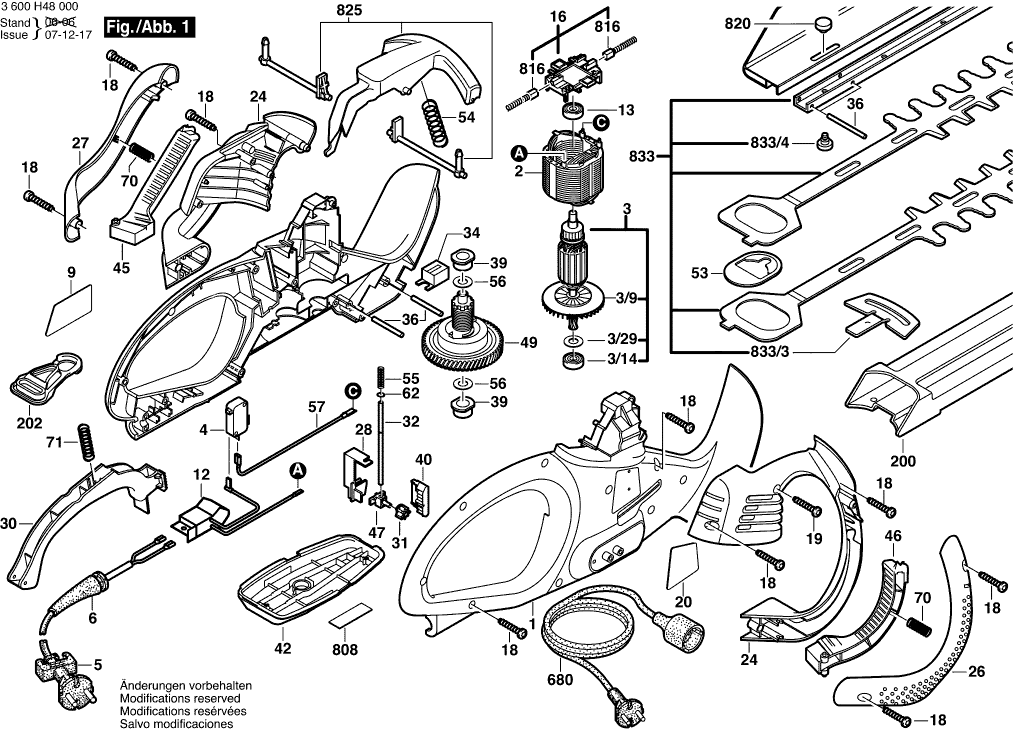

Dessins des Bosch 3600H48400 ( AHS650-24ST )
Liste de pièces de rechange des Bosch 3600H48400 ( AHS650-24ST )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille TURQUOISE | ||||
| 1 | 2609002758 | 33.45 | 40.14 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 2609001193 | 13.93 | 16.72 | |
| Induit 220-230V | ||||
| 3 | 2609001194 | 33.45 | 40.14 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 3/14 | 2600905021 | 6.54 | 7.85 | |
| Bague Entretoise | ||||
| 3/29 | 2600209003 | 1.70 | 2.04 | |
| Ventilateur | ||||
| 3/9 | 2609001188 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200446 | |||
| Plus disponible, pas de remplacement | ||||
| 5 | 2604460255 | |||
| Manchon Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.33 | |
| Plaque De Marque AHS 650-24 ST | ||||
| 9 | 2609001443 | 2.71 | 3.25 | |
| Self Antiparasite | ||||
| 12 | 2609003984 | 6.54 | 7.85 | |
| Flasque-Palier | ||||
| 13 | 2605805004 | 6.54 | 7.85 | |
| Couronne Porte-Balais | ||||
| 16 | 1600A012AZ | 8.45 | 10.14 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 18 | 2603490023 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 ARGENT | ||||
| 18 | 2609001403 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 19 | 2603490024 | 1.18 | 1.42 | |
| Plaquette Indicatrice | ||||
| 20 | 2609001510 | 2.24 | 2.69 | |
| Poignee | ||||
| 24 | 2609002909 | 9.53 | 11.44 | |
| Element De Fixation | ||||
| 26 | 2609005342 | 3.31 | 3.97 | |
| Element De Fixation | ||||
| 27 | 2609005343 | 4.70 | 5.64 | |
| Support | ||||
| 28 | 2608040167 | 3.31 | 3.97 | |
| Segment De Commutation | ||||
| 30 | 2609003055 | 2.24 | 2.69 | |
| Roue De Commutation | ||||
| 31 | 2606319105 | 0.83 | 1.00 | |
| Piece D’accouplement | ||||
| 32 | 2609004249 | 1.70 | 2.04 | |
| Bouchon | ||||
| 34 | 2600502012 | 0.83 | 1.00 | |
| Goupille Cylindrique | ||||
| 36 | 2609002714 | 1.18 | 1.42 | |
| Coussinet | ||||
| 39 | 2600301073 | 2.71 | 3.25 | |
| Tige De Commande | ||||
| 40 | 2608040163 | 1.18 | 1.42 | |
| Couvercle D’engrenage | ||||
| 42 | 2605808086 | 6.54 | 7.85 | |
| Plus disponible, pas de remplacement | ||||
| 45 | 2608001901 | |||
| Segment De Commutation | ||||
| 46 | 2608001902 | 9.53 | 11.44 | |
| Element De Commutation | ||||
| 47 | 2606314102 | 1.94 | 2.33 | |
| Accouplement A Friction | ||||
| 49 | 2606440028 | 49.56 | 59.47 | |
| Bague De Calage | ||||
| 53 | 2608040183 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 54 | 2604610045 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 2604610073 | |||
| Rondelle De Compensation 0,3 MM | ||||
| 56 | 2600101617 | 1.18 | 1.42 | |
| Cable De Connexion | ||||
| 57 | 2604448234 | 1.70 | 2.04 | |
| Anneau D’arret | ||||
| 62 | 2916080905 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 70 | 2604610090 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 71 | 2604610074 | 0.83 | 1.00 | |
| Protege Couteaux | ||||
| 200 | 2605411152 | 10.73 | 12.88 | |
| Plus disponible, pas de remplacement | ||||
| 680 | F016L65235 | |||
| Plus disponible, pas de remplacement | ||||
| 808 | 2609001450 | |||
| Jeu De Balais | ||||
| 816 | 2604321925 | 6.54 | 7.85 | |
| Plus disponible, pas de remplacement | ||||
| 820 | 2603345021 | |||
| Plus disponible, pas de remplacement | ||||
| 825 | 2608001903 | |||
| Jeu De Couteaux | ||||
| 833 | 2607009913 | 81.47 | 97.76 | |
| Protection Contre Coups | ||||
| 833/3 | 2601020016 | 4.70 | 5.64 | |
| Vis autotaradeuse p. défo | ||||
| 833/4 | 2603413040 | 1.70 | 2.04 | |
