Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H47J00 ( AHS65-34 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

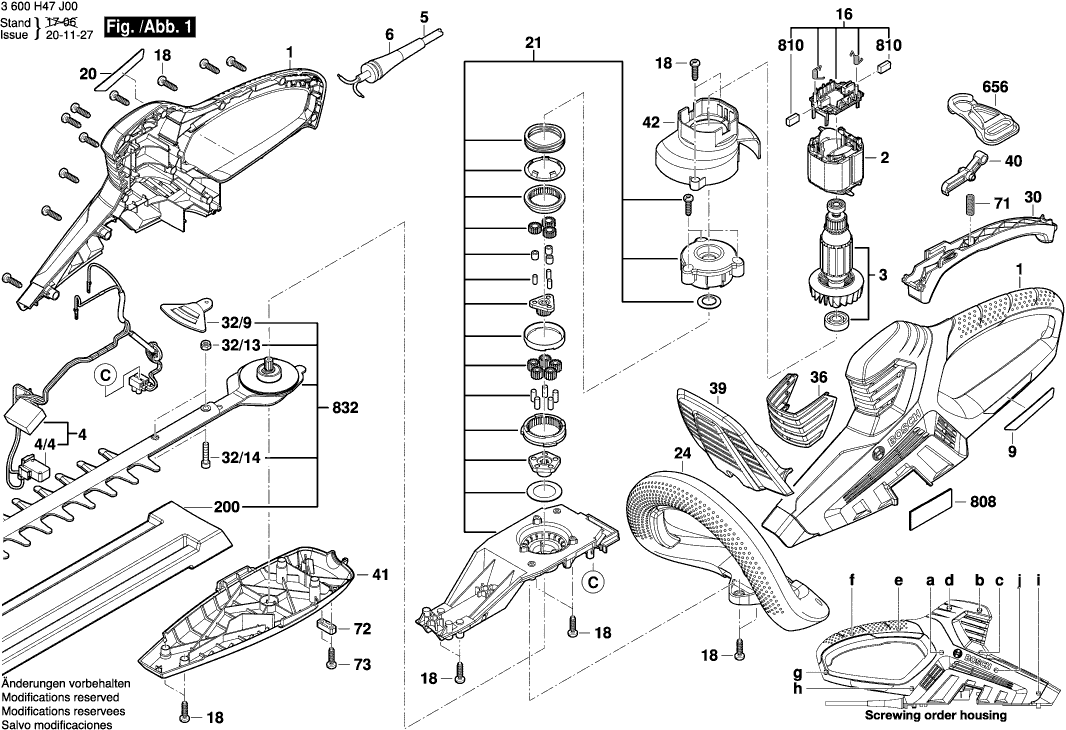

Dessins des Bosch 3600H47J00 ( AHS65-34 )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600H47J00 ( AHS65-34 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Coquille
1 2609004992 23.75 28.50

Épanouissement Polaire 220-240V
2 2609005073 13.93 16.72

Induit 220-240V
3 2609005074 33.45 40.14

Module Electronique
4 2609005076 55.25 66.30

Plus disponible, pas de remplacement
4/4 2609006801

Câble d alimentation EU 0,46m 2 x 1,0mm H05 VV-F
5 2604460182 8.45 10.14

Manchon Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.33

Plaque De Marque AHS 65-34
9 2609005478 1.94 2.33

Porte-Balais
16 2609005884 8.45 10.14

Vis 4x16
18 2603490022 0.83 1.00

Note D’avertissement
20 2609005883 1.94 2.33

Boitier D’engrenage
21 2609005008 40.61 48.73

Rondelle De Compensation
21/10 2609005021 0.83 1.00

Rondelle De Compensation
21/2 2609005018 0.83 1.00

Cage Transmis. Planetaire
21/3 2609005019 3.12 3.74

Boulon
21/4 2609005020 0.83 1.00

Roue Cylindrique
21/5 2609005012 0.83 1.00

Plus disponible, pas de remplacement
21/6 2609005016

Plus disponible, pas de remplacement
21/7 2609005017

Roulement A Aiguilles
21/8 2609005318 1.10 1.32

Plus disponible, pas de remplacement
21/9 2609005011

Poignee
24 2609005132 26.84 32.21

Segment De Commutation
30 2609005006 1.94 2.33

Douille
32/13 160030010N 0.83 1.00

Vis A Tete Bombee Torx
32/14 2609005695 0.83 1.00

Protection Contre Coups
32/9 2609005045 2.24 2.69

Panneau Decoratif
36 2609004997 1.18 1.42

Segment De Protection
39 2609005047 4.10 4.92

Levier
40 2609005007 0.83 1.00

Couvercle
41 2609004994 4.70 5.64

Enveloppe De Ventilateur
42 2609004996 1.18 1.42

Ressort De Compression
71 2604610028 1.18 1.42

Support De Cable
72 2601035001 1.18 1.42

Vis 4x16
73 2603490022 0.83 1.00

Protege Couteaux
200 2609005517 12.41 14.89

Plaque signalétique
808 160111A4DU 1.94 2.33

Plus disponible, pas de remplacement
810 1607000CE3

Lame 65 cm
832 2609005915 81.47 97.76
