Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0600815064 ( AHR1300 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

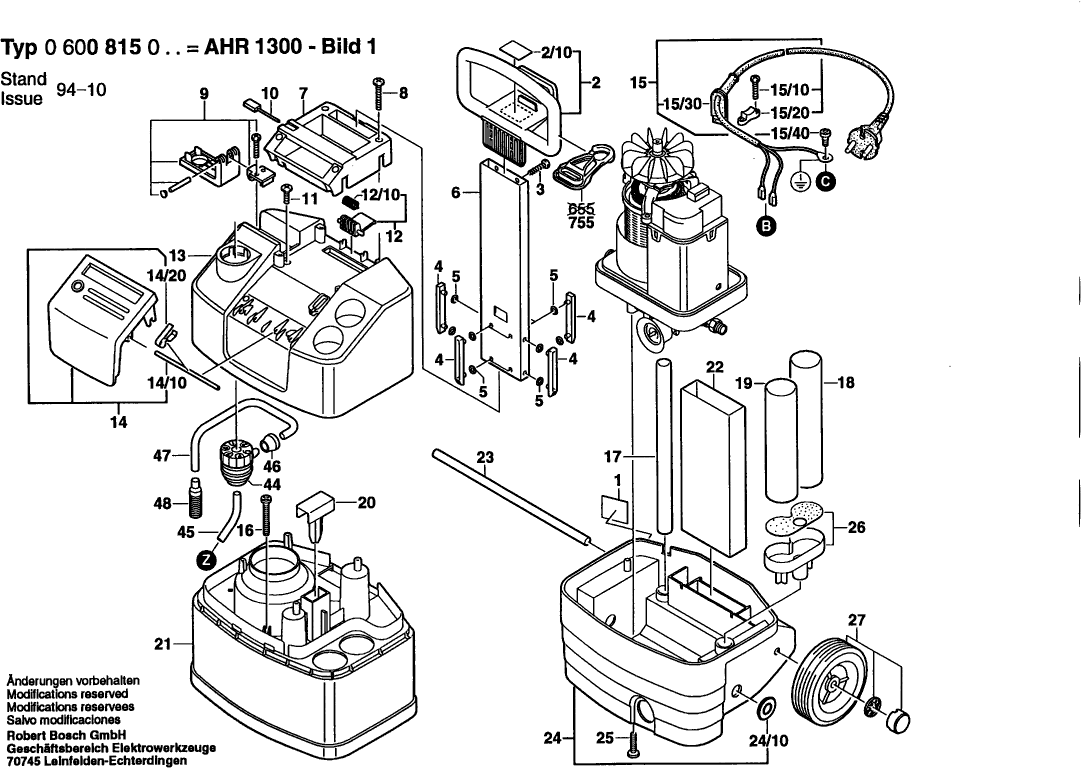

Dessins des Bosch 0600815064 ( AHR1300 )
Liste de pièces de rechange des Bosch 0600815064 ( AHR1300 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plaque signalétique | ||||
| 1 | 1601118452 | 2.71 | 3.25 | |
| Poignee NOIR | ||||
| 2 | 1609350316 | 13.93 | 16.72 | |
| Plaquette Indicatrice | ||||
| 2/10 | 1601118479 | 2.71 | 3.25 | |
| Vis Tole Tete Ronde | ||||
| 3 | 1609350317 | 1.18 | 1.42 | |
| Rail De Guidage | ||||
| 4 | 1609350318 | 1.94 | 2.33 | |
| Joint torique | ||||
| 5 | 1609350319 | 1.18 | 1.42 | |
| Tuyau De Section Carree | ||||
| 6 | 1609350320 | 8.45 | 10.14 | |
| Poignee De Transport | ||||
| 7 | 1609350321 | 8.45 | 10.14 | |
| Vis Tole Tete Ronde | ||||
| 8 | 1609350322 | 1.18 | 1.42 | |
| Appui De Bouteilles | ||||
| 9 | 1609350323 | 8.45 | 10.14 | |
| Aiguille De Nettoyage | ||||
| 10 | 1609350324 | 1.18 | 1.42 | |
| Vis Tole Tete Ronde Ø6x20 MM | ||||
| 11 | 1609350006 | 1.94 | 2.33 | |
| Levier De Declenchement | ||||
| 12 | 1609350325 | 1.18 | 1.42 | |
| Ressort Action Angulaire | ||||
| 12/10 | 1609350413 | 8.45 | 10.14 | |
| Boitier Superieur VERT | ||||
| 13 | 1609350326 | 73.72 | 88.46 | |
| Bouton-Poussoir GRIS | ||||
| 14 | 1609350327 | 23.75 | 28.50 | |
| Axe | ||||
| 14/10 | 1609350328 | 2.71 | 3.25 | |
| Ressort Spiral | ||||
| 14/20 | 1609350406 | 7.58 | 9.10 | |
| Câble d alimentation L=5 M | ||||
| 15 | 1609350372 | 12.41 | 14.89 | |
| Vis à Tôle ST Ø3x20 MM | ||||
| 15/10 | 1609350142 | 1.18 | 1.42 | |
| Serre-Cable | ||||
| 15/20 | 1609350025 | 1.70 | 2.04 | |
| Passe-Cables | ||||
| 15/30 | 1609350166 | 7.58 | 9.10 | |
| Vis A Tete Bombee DIN 7985-M5x8-8.8-Z | ||||
| 15/40 | 2912311150 | 0.83 | 1.00 | |
| Vis Tole Tete Ronde | ||||
| 16 | 1609350329 | 1.18 | 1.42 | |
| Tuyau | ||||
| 17 | 1609350330 | 1.94 | 2.33 | |
| Guide De Tuyau | ||||
| 18 | 1609350331 | 5.33 | 6.40 | |
| Guide De Tuyau | ||||
| 19 | 1609350332 | 2.24 | 2.69 | |
| Levier De Commande | ||||
| 20 | 1609350333 | 2.24 | 2.69 | |
| Carter Intermediaire VERT | ||||
| 21 | 1609350334 | 81.47 | 97.76 | |
| Tuyau De Section Carree | ||||
| 22 | 1609350335 | 15.71 | 18.85 | |
| Axe | ||||
| 23 | 1609350336 | 2.24 | 2.69 | |
| Boitier Inferieur NOIR | ||||
| 24 | 1609350337 | 73.72 | 88.46 | |
| Manchette En Caoutchouc | ||||
| 24/10 | 1609350407 | 2.24 | 2.69 | |
| Vis Tole Tete Ronde | ||||
| 25 | 1609350338 | 1.18 | 1.42 | |
| Piece De Raccordement | ||||
| 26 | 1609350339 | 2.71 | 3.25 | |
| Train De Roues | ||||
| 27 | 1609350340 | 23.75 | 28.50 | |
| Unite De Commutation | ||||
| 28 | 1609350341 | 148.65 | 178.38 | |
| Partie Supérieure du Boîtier NOIR | ||||
| 28/10 | 1609350364 | 3.31 | 3.97 | |
| Plaque De Recouvrement | ||||
| 28/20 | 1609350365 | 2.24 | 2.69 | |
| Interrupteur | ||||
| 28/30 | 1609350366 | 15.71 | 18.85 | |
| Carter NOIR | ||||
| 28/40 | 1609350367 | 3.31 | 3.97 | |
| Rondelle Elastique | ||||
| 28/50 | 1609350368 | 6.54 | 7.85 | |
| Condenseur NOIR | ||||
| 28/60 | 1609350369 | 23.75 | 28.50 | |
| Condenseur | ||||
| 28/70 | 1609350370 | 23.75 | 28.50 | |
| Plaque De Base | ||||
| 28/80 | 1609350371 | 11.88 | 14.26 | |
| Moteur 230V | ||||
| 29 | 1609350342 | 233.78 | 280.54 | |
| Kit de reparation | ||||
| 29/10 | 1609350343 | 73.72 | 88.46 | |
| Kit de reparation | ||||
| 31 | 1609350344 | 23.75 | 28.50 | |
| Anneau de retenue | ||||
| 32 | 1609350016 | 2.24 | 2.69 | |
| Ventilateur | ||||
| 33 | 1609350017 | 4.10 | 4.92 | |
| Bloc-Cylindres | ||||
| 35 | 1609350345 | 55.25 | 66.30 | |
| Kit de reparation | ||||
| 35/10 | 1609350410 | 9.53 | 11.44 | |
| Joint torique | ||||
| 35/100 | 1609350382 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 35/110 | 1609350035 | |||
| Plus disponible, pas de remplacement | ||||
| 35/120 | 1609350036 | |||
| Joint | ||||
| 35/130 | 1609350383 | 20.42 | 24.50 | |
| Plus disponible, pas de remplacement | ||||
| 35/20 | 1609350098 | |||
| Bouchon | ||||
| 35/30 | 1609350308 | 5.83 | 7.00 | |
| Bloc-Cylindres | ||||
| 35/40 | 1609350377 | 40.61 | 48.73 | |
| Tamis De Filtre | ||||
| 35/50 | 1609350032 | 9.53 | 11.44 | |
| Anneau élastique | ||||
| 35/60 | 1609350378 | 4.70 | 5.64 | |
| Raccord Fileté | ||||
| 35/70 | 1609350379 | 15.71 | 18.85 | |
| Joint | ||||
| 35/80 | 1609350380 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 35/90 | 1609350381 | |||
| Kit de reparation | ||||
| 36 | 1609350408 | 73.72 | 88.46 | |
| Bride Intermediaire | ||||
| 37 | 1609350347 | 73.72 | 88.46 | |
| Culasse | ||||
| 38 | 1609350348 | 49.56 | 59.47 | |
| Joint torique | ||||
| 38/10 | 1609350384 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 38/100 | 1609350038 | |||
| Joint torique | ||||
| 38/20 | 1609350385 | 4.70 | 5.64 | |
| Joint En U | ||||
| 38/30 | 1609350386 | 10.73 | 12.88 | |
| Joint En U | ||||
| 38/40 | 1609350387 | 10.73 | 12.88 | |
| Bague De Pression | ||||
| 38/50 | 1609350388 | 12.41 | 14.89 | |
| Soupape | ||||
| 38/60 | 1609350389 | 9.53 | 11.44 | |
| Piece De Raccordement | ||||
| 38/70 | 1609350390 | 5.33 | 6.40 | |
| Culasse | ||||
| 38/80 | 1609350391 | 101.94 | 122.33 | |
| Vis | ||||
| 38/90 | 1609350392 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 40 | 1609350307 | |||
| Joint torique | ||||
| 40/10 | 1609350350 | 4.70 | 5.64 | |
| Bouchon | ||||
| 41 | 1609350308 | 5.83 | 7.00 | |
| Joint En U | ||||
| 42 | 1609350351 | 8.45 | 10.14 | |
| Soupape Commande Remorque | ||||
| 43 | 1609350352 | 233.78 | 280.54 | |
| Carter De Soupape | ||||
| 43/10 | 1609350393 | 101.94 | 122.33 | |
| Mamelon-Nipple | ||||
| 43/100 | 1609350402 | 9.53 | 11.44 | |
| Ecrou-Raccord | ||||
| 43/110 | 1609350403 | 23.75 | 28.50 | |
| Joint torique | ||||
| 43/120 | 1609350350 | 4.70 | 5.64 | |
| Etrangleur | ||||
| 43/20 | 1609350394 | 33.45 | 40.14 | |
| Cone De Soupape | ||||
| 43/30 | 1609350400 | 23.75 | 28.50 | |
| Bouchon | ||||
| 43/40 | 1609350395 | 15.71 | 18.85 | |
| Plus disponible, pas de remplacement | ||||
| 43/50 | 1609350396 | |||
| Bouchon | ||||
| 43/70 | 1609350398 | 7.58 | 9.10 | |
| Vis | ||||
| 43/80 | 1609350399 | 1.94 | 2.33 | |
| Raccord de tuyau flexible | ||||
| 43/90 | 1609350401 | 18.19 | 21.83 | |
| Dispositif De Dosage | ||||
| 44 | 1609350353 | 26.84 | 32.21 | |
| Tuyau | ||||
| 45 | 1609350354 | 7.58 | 9.10 | |
| Presse-Etoupe | ||||
| 46 | 1609350355 | 7.58 | 9.10 | |
| Tuyau | ||||
| 47 | 1609350356 | 6.54 | 7.85 | |
| Filtre | ||||
| 48 | 1609350357 | 10.73 | 12.88 | |
| Jeu De Poignees | ||||
| 650 | 1609350310 | 148.65 | 178.38 | |
| Tuyau De Jointure | ||||
| 650/12 | 1609350089 | 73.72 | 88.46 | |
| Vis à Tôle ST Ø3x20 MM | ||||
| 650/15 | 1609350142 | 1.18 | 1.42 | |
| Tuyau En Matiere Plastiq L=9 M, MAX. 150 BAR | ||||
| 650/18 | 1609350504 | 91.56 | 109.87 | |
| Jeu De Pieces Ø2xØ11 MM 3 PIÈCES | ||||
| 650/18/12 | 1609350074 | 7.58 | 9.10 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 650/18/17 | 1609350078 | 7.58 | 9.10 | |
| Kit de reparation | ||||
| 650/19 | 1609350080 | 7.58 | 9.10 | |
| Jeu De Pieces | ||||
| 650/20 | 1609350176 | 15.71 | 18.85 | |
| Plus disponible, pas de remplacement | ||||
| 650/40 | 1609350198 | |||
| Buse Nettoyeur Hp | ||||
| 651 | 1609350311 | 81.47 | 97.76 | |
| Ecrou-Raccord D'injecteur | ||||
| 651/10 | 1609350145 | 13.93 | 16.72 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 651/11 | 1609350078 | 7.58 | 9.10 | |
| Jeu De Pieces Ø2,0xØ18,0 MM 3 PIÈCES | ||||
| 651/20 | 1609350182 | 7.58 | 9.10 | |
| Jeu De Pieces Ø1,78xØ18,77 MM 3 PIÈCES | ||||
| 651/30 | 1609350181 | 7.58 | 9.10 | |
| Buse | ||||
| 653 | F016102635 | 168.86 | 202.63 | |
| Plus disponible, pas de remplacement | ||||
| 653/10 | 1609350414 | |||
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 653/11 | 1609350078 | 7.58 | 9.10 | |
| Tuyau De Jointure | ||||
| 653/12 | 1609350411 | 49.56 | 59.47 | |
| Plus disponible, pas de remplacement | ||||
| 653/13 | 1609350412 | |||
| Jeu De Pieces Ø2,0xØ18,0 MM 3 PIÈCES | ||||
| 653/20 | 1609350182 | 7.58 | 9.10 | |
| Jeu De Pieces Ø1,78xØ18,77 MM 3 PIÈCES | ||||
| 653/30 | 1609350181 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 678 | 0600800001 | |||
| Garniture Plate Ø15xØ24x4,5=3/4" | ||||
| 678/10 | 1609351029 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 700 | 2609200276 | |||
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 700/10 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 702 | 1609350053 | |||
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 702/80 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 703 | 1609350156 | |||
| Garniture Plate Ø15xØ24x3=3/4" | ||||
| 703/20 | 1609351002 | 1.94 | 2.33 | |
| Adaptateur | ||||
| 703/30 | 1609350159 | 5.83 | 7.00 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 703/40 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 704 | 1609350126 | |||
| Garniture Plate Ø15xØ24x3=3/4" | ||||
| 704/20 | 1609351002 | 1.94 | 2.33 | |
| Articulation | ||||
| 704/30 | 1609351014 | 15.71 | 18.85 | |
| Adaptateur | ||||
| 704/40 | 1609350159 | 5.83 | 7.00 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 704/50 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 705 | 1609350054 | |||
| Plus disponible, pas de remplacement | ||||
| 705/1 | 1609350055 | |||
| Buse Pour Tuyau | ||||
| 705/10 | 1609350137 | 49.56 | 59.47 | |
| Jeu De Pieces Ø1,6xØ10 MM 3 PIÈCES | ||||
| 705/20 | 1609350088 | 1.18 | 1.42 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 705/60 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 706 | 2609200277 | |||
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 706/60 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 707 | 1609350057 | |||
| Ecrou-Raccord D'injecteur | ||||
| 707/10 | 1609350136 | 2.24 | 2.69 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 707/60 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 708 | 1609350119 | |||
| Vis De Serrage | ||||
| 708/10 | 1609350120 | 10.73 | 12.88 | |
| Piece De Serrage | ||||
| 708/20 | 1609350121 | 7.58 | 9.10 | |
| Roue | ||||
| 708/30 | 1609350122 | 11.88 | 14.26 | |
| Capuchon De Fermeture | ||||
| 708/40 | 1609350123 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 709 | 1609350188 | |||
| Porte-Injecteur | ||||
| 709/10 | 1609350146 | 7.58 | 9.10 | |
| Manchon D'aspiration | ||||
| 709/11 | 1609350135 | 36.85 | 44.22 | |
| Tuyau De Jointure | ||||
| 709/12 | 1609350192 | 33.45 | 40.14 | |
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 709/13 | 1609350078 | 7.58 | 9.10 | |
| Vis A Tete Bombee DIN 7985-M4x20-8.8-Z | ||||
| 709/20 | 2912311130 | 11.88 | 14.26 | |
| Ecrou Hex DIN 934 -M4-m-8 | ||||
| 709/30 | 2915011005 | 0.83 | 1.00 | |
| Vis à Tôle DIN7981-ST2,9x9,5C-Z | ||||
| 709/40 | 2912401005 | 0.83 | 1.00 | |
| Buse | ||||
| 709/50 | 1609350134 | 18.19 | 21.83 | |
| Jeu De Pieces Ø2xØ11 MM 3 PIÈCES | ||||
| 709/60 | 1609350074 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 712 | 1609350060 | |||
| Garniture Plate Ø15xØ24x3=3/4" | ||||
| 712/10 | 1609351002 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 717 | 1609350164 | |||
| Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES | ||||
| 717/60 | 1609350078 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 754 | 1609350153 | |||
| Plus disponible, pas de remplacement | ||||
| 754/1 | 1609350155 | |||
| Plus disponible, pas de remplacement | ||||
| 755 | 2601398012 | |||
| Plus disponible, pas de remplacement | ||||
| 760 | 1609350161 | |||
| Plus disponible, pas de remplacement | ||||
| 760/1 | 1609350162 | |||
| Réservoir 0,55 LITRE, 12 PC. | ||||
| 898 | 1609350189 | 7.58 | 9.10 | |
