Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0600814064 ( AHR1100 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0600814064 ( AHR1100 )

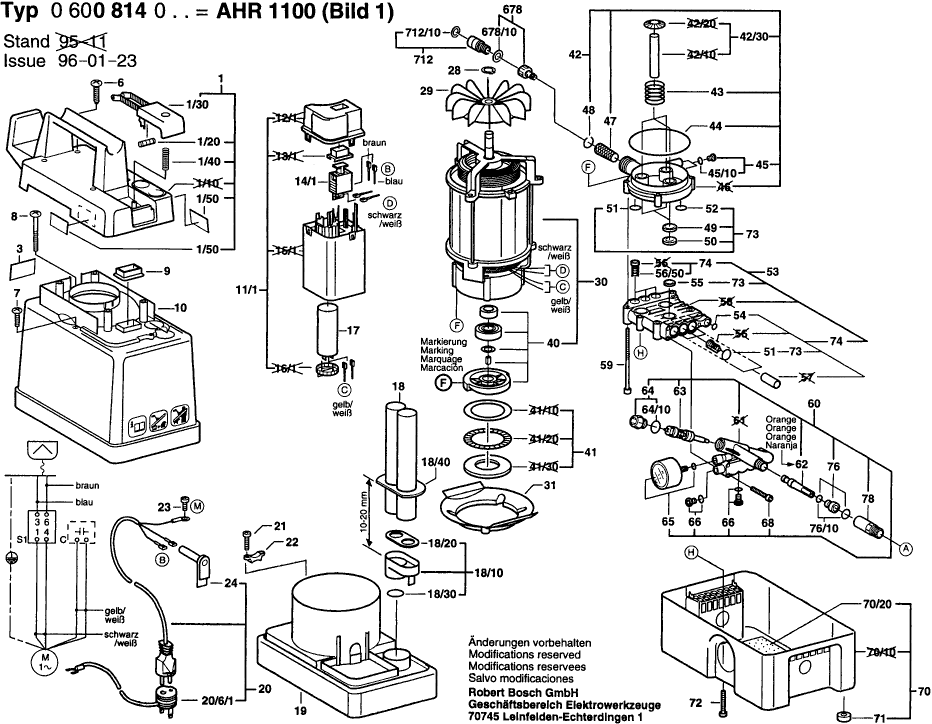

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0600814064 ( AHR1100 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Boitier Superieur
1 1609350001 44.82 53.78

Rouleau
1/20 1609350003 7.58 9.10

Bouton-Poussoir
1/30 1609350004 10.73 12.88

Ressort De Compression
1/40 1609350005 1.70 2.04

Plaque De Marque
1/50 1601110972 2.71 3.25

Plaque signalétique
3 1601118376 2.71 3.25

Vis Tole Tete Ronde Ø6x20 MM
6 1609350006 1.94 2.33

Vis A Tete Bombee DIN 7985-M5x20-8.8-H
7 2910951162 4.10 4.92

Vis A Tete Bombee M5x60 MM
8 1609350143 2.24 2.69

Capuchon D’etancheite
9 1609350092 3.31 3.97

Carter Intermediaire
10 1609350295 67.25 80.70

Boitier Superieur
11/1 1609350002 23.75 28.50

Contact A Pression
14/1 1609350194 44.82 53.78

Condensateur Pour Moteurs 25uF,50HZ
17 1609350015 23.75 28.50

Tube En Plastique
18 1609350022 12.41 14.89

Fixation Pour Tuyau
18/10 1609350023 12.41 14.89

Joint
18/20 1609350178 5.83 7.00

Joint Plat
18/30 1609350179 1.94 2.33

Joint Embouti
18/40 1609350180 12.41 14.89

Carter Intermediaire
19 1609350007 20.42 24.50

Câble d alimentation L=5 M
20 1609350011 73.72 88.46

Vis à Tôle ST Ø3x20 MM
21 1609350142 1.18 1.42

Serre-Cable
22 1609350025 1.70 2.04

Vis A Tete Bombee DIN 7985-M5x8-8.8-Z
23 2912311150 0.83 1.00

Passe-Cables
24 1609350166 7.58 9.10

Anneau de retenue
28 1609350016 2.24 2.69

Ventilateur
29 1609350017 4.10 4.92

Moteur 230V/50HZ
30 1609350296 209.26 251.11

Deflecteur
31 1609350093 3.31 3.97

Kit de reparation
40 1609350297 73.72 88.46

Roulement A Aiguilles Ax
41 1609350020 23.75 28.50

Bloc-Cylindres
42 1609350021 81.47 97.76

Jeu De Pieces
42/30 1609350309 44.82 53.78

Ressort De Compression
43 1609350027 1.94 2.33

Joint torique 80x2 MM
44 1609350098 2.24 2.69

Bouchon
45 1609350308 5.83 7.00

Jeu De Pieces Ø1,78xØ7,66 MM 3 PIÈCES
45/10 1609350081 5.83 7.00

Tamis De Filtre
47 1609350032 9.53 11.44

Anneau élastique
48 1609350033 1.18 1.42

Manchette En Caoutchouc
49 1609350035 5.83 7.00

Bague De Pression
50 1609350036 11.88 14.26

Jeu De Pieces Ø1,6xØ15,1 MM 3 PIÈCES
51 1609350038 7.58 9.10

Jeu De Pieces Ø1,6xØ6,1 MM 3 PIÈCES
52 1609350039 5.83 7.00

Culasse
53 1609350028 44.82 53.78

Jeu De Pieces Ø1,78xØ11,11 MM 3 PIÈCES
54 1609350029 1.18 1.42

Joint Embouti
55 1609350037 5.33 6.40

Vis cyl SixPans Creux CHC DIN 912-M6x65-8.8
59 2910141218 1.94 2.33

Carter De Soupape
60 1609350298 81.47 97.76

Etrangleur ORANGE
62 1609350304 5.83 7.00

Modulateur de pression
63 1609350305 12.41 14.89

Pas d'informations disponibles, non commandable
63/10 1609350177

Bouchon
64 1609350306 6.54 7.85

Jeu De Pieces Ø2,4xØ16,6 MM 3 PIÈCES
64/10 1609350140 5.33 6.40

Manometre
65 1609350307 33.45 40.14

Pas d'informations disponibles, non commandable
65/10 1609350175

Bouchon
66 1609350308 5.83 7.00

Vis cyl SixPans Creux CHC DIN 912-M6x35-8.8
68 2910141207 1.94 2.33

Boitier Inferieur
70 1609350041 20.42 24.50

Plaque En Mousse
70/20 1609350068 5.33 6.40

Pied De Corps
71 1609350069 2.71 3.25

Vis A Tete Bombee DIN 7985-M6x20-8.8-Z
72 2912311201 1.18 1.42

Pochette De Joints
73 1609350044 20.42 24.50

Kit de reparation
74 1609350045 18.19 21.83

Douille D’etancheite
76 1609350066 4.70 5.64

Jeu De Pieces Ø2x10 MM 3 PIÈCES
76/10 1609350065 1.70 2.04

Tubulure D’arrivee
78 1609350067 18.19 21.83

Poignee
650 1609350199 148.65 178.38

Tuyau De Jointure
650/12 1609350089 73.72 88.46

Vis à Tôle ST Ø3x20 MM
650/15 1609350142 1.18 1.42

Tuyau En Matiere Plastiq L=9 M, MAX. 150 BAR
650/18 1609350504 91.56 109.87

Jeu De Pieces Ø2xØ11 MM 3 PIÈCES
650/18/12 1609350074 7.58 9.10

Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES
650/18/17 1609350078 7.58 9.10

Kit de reparation
650/19 1609350080 7.58 9.10

Jeu De Pieces
650/20 1609350176 15.71 18.85

Manchon
650/40 1609350198 15.71 18.85

Buse Nettoyeur Hp VERT
651 1609350292 81.47 97.76

Ecrou-Raccord D'injecteur
651/10 1609350145 13.93 16.72

Jeu De Pieces Ø2,0xØ18,0 MM 3 PIÈCES
651/20 1609350182 7.58 9.10

Jeu De Pieces Ø1,78xØ18,77 MM 3 PIÈCES
651/30 1609350181 7.58 9.10

KIT DE PULVERISATION
652 1609350047 29.75 35.70

Buse A Un Orifice
652/10 1609350104 1.18 1.42

Jeu De Pieces
652/90 1609350115 18.19 21.83

Aiguille De Nettoyage
653 1609350124 7.58 9.10

Plus disponible, pas de remplacement
678 0600800001

Garniture Plate Ø15xØ24x4,5=3/4"
678/10 1609351029 0.83 1.00

Plus disponible, pas de remplacement
700 2609200276

Plus disponible, pas de remplacement
701 2607000190

Plus disponible, pas de remplacement
701/10 1609350300

Plus disponible, pas de remplacement
701/11 1609350301

Tuyau De Jointure
701/12 1609350302 130.32 156.38

Jeu De Pieces Ø2xØ37 MM 3 PIÈCES
701/20 1609350084 7.58 9.10

Jeu De Pièces Ø1,78xØ34,65 MM 3 PIÈCES
701/30 1609350184 12.41 14.89

Plus disponible, pas de remplacement
702 1609350053

Plus disponible, pas de remplacement
703 1609350156

Adaptateur
703/30 1609350159 5.83 7.00

Plus disponible, pas de remplacement
704 1609350126

Garniture Plate Ø15xØ24x3=3/4"
704/20 1609351002 1.94 2.33

Articulation
704/30 1609351014 15.71 18.85

Adaptateur
704/40 1609350159 5.83 7.00

Plus disponible, pas de remplacement
705 1609350054

Buse Pour Tuyau
705/1 1609350137 49.56 59.47

Buse Pour Tuyau
705/10 1609350508 36.85 44.22

Jeu De Pieces Ø1,6xØ10 MM 3 PIÈCES
705/20 1609350088 1.18 1.42

Plus disponible, pas de remplacement
706 1609350056

Plus disponible, pas de remplacement
707 1609350057

Ecrou-Raccord D'injecteur
707/10 1609350136 2.24 2.69

Jeu De Pieces Ø2,4xØ9,6 MM 3 PIÈCES
707/60 1609350078 7.58 9.10

Plus disponible, pas de remplacement
708 1609350119

Vis De Serrage
708/10 1609350120 10.73 12.88

Piece De Serrage
708/20 1609350121 7.58 9.10

Roue
708/30 1609350122 11.88 14.26

Capuchon De Fermeture
708/40 1609350123 1.94 2.33

Plus disponible, pas de remplacement
709 2607000191

Porte-Injecteur
709/10 1609350146 7.58 9.10

Manchon D'aspiration
709/11 1609350135 36.85 44.22

Tuyau De Jointure
709/12 1609350303 33.45 40.14

Vis A Tete Bombee DIN 7985-M4x20-8.8-Z
709/20 2912311130 11.88 14.26

Ecrou Hex DIN 934 -M4-m-8
709/30 2915011005 0.83 1.00

Vis à Tôle DIN7981-ST2,9x9,5C-Z
709/40 2912401005 0.83 1.00

Buse
709/50 1609350134 18.19 21.83

Jeu De Pieces Ø2xØ11 MM 3 PIÈCES
709/60 1609350074 7.58 9.10

Chariot Pour Accessoires
710 2608005050 0.83 1.00

Vis cyl SixPans Creux CHC DIN 912-M6x25-8.8
710/40 2910141203 1.18 1.42

Ecrou A Oreilles DIN 1709 BM 6 VERZINKT
710/50 2915191106 1.18 1.42

Roue Ø200 MM
710/60 1609351088 9.53 11.44

Plus disponible, pas de remplacement
711 1609350128

Jeu De Pieces Ø2x10 MM 3 PIÈCES
711/10/10 1609350065 1.70 2.04

Kit de reparation
711/20 1609350169 12.41 14.89

Unite De Dosage
711/30 1609350170 12.41 14.89

Tuyau
711/40 1609350171 9.53 11.44

Collier Pour Tuyau Souple
711/50 1609350172 2.71 3.25

Plus disponible, pas de remplacement
712 1609350060

Garniture Plate Ø15xØ24x3=3/4"
712/10 1609351002 1.94 2.33

Plus disponible, pas de remplacement
713 1609350153

Plus disponible, pas de remplacement
714 1609350155

Plus disponible, pas de remplacement
715 1609350161

Plus disponible, pas de remplacement
716 1609350162

Plus disponible, pas de remplacement
717 1609350164

Réservoir 0,55 LITRE, 12 PC.
898 1609350189 7.58 9.10
