Dessins techniques et pièces de rechange Bosch ADVANCEDVAC 20
Type exact:
3 603 CD1 200
3 603 CD1 200

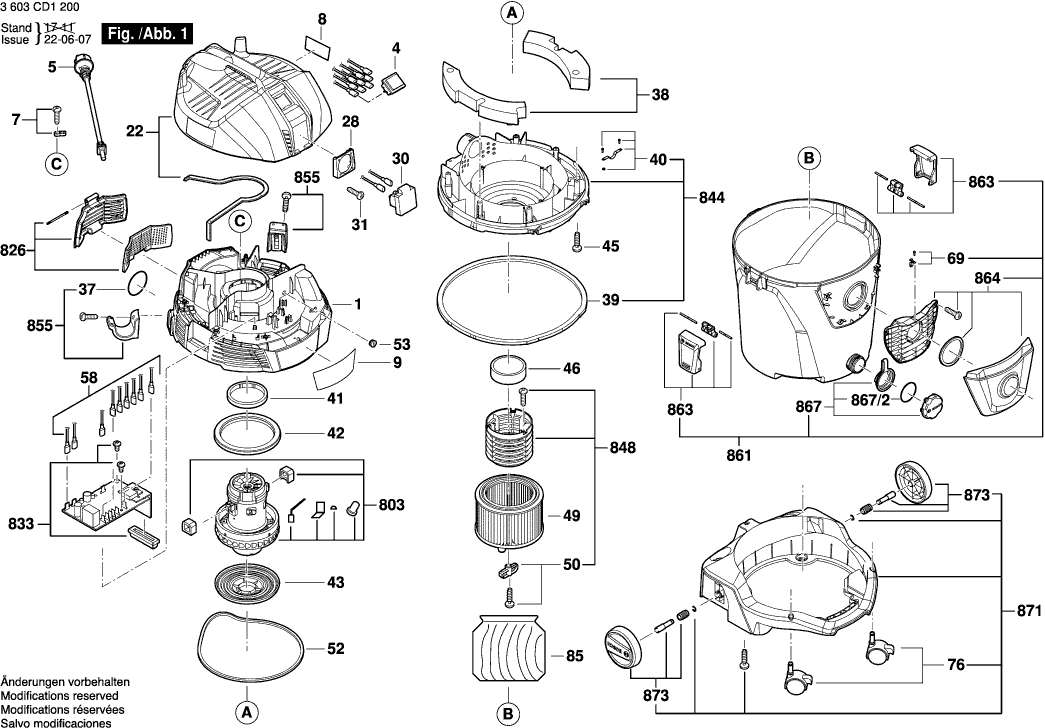

Dessins des BOSCH 3603CD1200 ( ADVANCEDVAC20 )
Liste de pièces de rechange des BOSCH 3603CD1200 ( ADVANCEDVAC20 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur | ||||
| 1 | 1619PB0826 | Carter De Moteur | € 17.03 | |
| Interrupteur | ||||
| 4 | 1619PB0799 | Interrupteur | € 11.66 | |
| Câble d alimentation EU | ||||
| 5 | 1619PB0805 | Câble d alimentation EU | € 22.31 | |
| Piece De Serrage | ||||
| 7 | 1619PB0808 | Piece De Serrage | € 1.00 | |
| Plaque signalétique | ||||
| 8 | 1619PB0779 | Plaque signalétique | € 2.30 | |
| Plaque De Marque AdvancedVac 20 | ||||
| 9 | 1619PB0790 | Plaque De Marque AdvancedVac 20 | € 2.30 | |
| Capot de recouvrement | ||||
| 22 | 1619PB0810 | Capot de recouvrement | € 13.33 | |
| Cadre | ||||
| 28 | 1619PB1278 | Cadre | € 1.00 | |
| Socle De Prise De Courant | ||||
| 30 | 1619PB0815 | Socle De Prise De Courant | € 11.66 | |
| Vis à Tôle | ||||
| 31 | 1619PB0839 | Vis à Tôle | € 1.00 | |
| Elastique | ||||
| 37 | 1619PB0828 | Elastique | € 1.30 | |
| Eponge | ||||
| 38 | 1619PB0831 | Eponge | € 2.02 | |
| Joint | ||||
| 39 | 1619PB0837 | Joint | € 2.74 | |
| Fil | ||||
| 40 | 1619PB0838 | Fil | € 1.30 | |
| Joint | ||||
| 41 | 1619PB0832 | Joint | € 1.30 | |
| Joint | ||||
| 42 | 1619PB0833 | Joint | € 2.74 | |
| Couvercle moteur | ||||
| 43 | 1619PB0834 | Couvercle moteur | € 4.03 | |
| Vis à Tôle ST4x16mm | ||||
| 45 | 1619PB0824 | Vis à Tôle ST4x16mm | € 1.00 | |
| Flotteur | ||||
| 46 | 1619PB0840 | Flotteur | € 1.00 | |
| Filtre | ||||
| 49 | 1619PB0841 | Filtre | € 13.33 | |
| Element De Verrouillage | ||||
| 50 | 1619PB0844 | Element De Verrouillage | € 1.00 | |
| Joint | ||||
| 52 | 1619PB0846 | Joint | € 1.00 | |
| Joint | ||||
| 53 | 1619PB0847 | Joint | € 1.00 | |
| Câble | ||||
| 58 | 1619PB0783 | Câble | € 6.48 | |
| Ressort | ||||
| 69 | 1619PB0860 | Ressort | € 1.30 | |
| Galet De Direction | ||||
| 76 | 1619PB0864 | Galet De Direction | € 7.06 | |
| Tuyau | ||||
| 81 | 1619PB0784 | Tuyau | € 25.08 | |
| Tuyau | ||||
| 81 | 1619PB1273 | Tuyau | € 29.04 | |
| Bague De Serrage | ||||
| 82 | 1619PB0872 | Bague De Serrage | € 1.30 | |
| Filtre | ||||
| 85 | 1619PB1594 | Filtre | € 4.03 | |
| Adaptateur | ||||
| 651 | 1619PB0871 | Adaptateur | € 2.74 | |
| Tuyau d’aspiration | ||||
| 652 | 1619PB0868 | Tuyau d’aspiration | € 3.31 | |
| Tuyau d’aspiration | ||||
| 653 | 1619PB0869 | Tuyau d’aspiration | € 13.33 | |
| Embout Pour Jointures | ||||
| 654 | 1619PB0870 | Embout Pour Jointures | € 3.31 | |
| Brosse à moquette | ||||
| 657 | 1619PB0873 | Brosse à moquette | € 17.03 | |
| Brosse | ||||
| 657/2 | 1619PB0875 | Brosse | € 4.03 | |
| Brosse Plate | ||||
| 657/3 | 1619PB0874 | Brosse Plate | € 5.76 | |
| Brosse à moquette | ||||
| 658 | 1619PB0787 | Brosse à moquette | € 15.18 | |
| Brosse Plate | ||||
| 658/2 | 1619PB0785 | Brosse Plate | € 4.90 | |
| Brosse à moquette | ||||
| 660 | 1619PB0788 | Brosse à moquette | € 2.02 | |
| Sac A Poussiere | ||||
| 661 | 1619PB0877 | Sac A Poussiere | € 4.90 | |
| Moteur | ||||
| 803 | 1619PB0796 | Moteur | € 67.85 | |
| Recouvrement | ||||
| 826 | 1619PB0811 | Recouvrement | € 2.30 | |
| Circuit Imprime | ||||
| 833 | 1619PB0820 | Circuit Imprime | € 32.87 | |
| Socle Du Moteur | ||||
| 844 | 1619PB0835 | Socle Du Moteur | € 19.27 | |
| Corbeille D’aspiration | ||||
| 848 | 1619PB0842 | Corbeille D’aspiration | € 4.03 | |
| Porte-Tuyau | ||||
| 855 | 1619PB0827 | Porte-Tuyau | € 3.31 | |
| Reservoir | ||||
| 861 | 1619PB0852 | Reservoir | € 41.05 | |
| Verrou De Maintien | ||||
| 863 | 1619PB0854 | Verrou De Maintien | € 4.90 | |
| Corps De Raccordement | ||||
| 864 | 1619PB0855 | Corps De Raccordement | € 4.90 | |
| Chape | ||||
| 867 | 1619PB0856 | Chape | € 1.30 | |
| Bouchon Expansible | ||||
| 867/2 | 1619PB0858 | Bouchon Expansible | € 1.00 | |
| Boitier Inferieur | ||||
| 871 | 1619PB0861 | Boitier Inferieur | € 32.87 | |
| Roue | ||||
| 873 | 1619PB0863 | Roue | € 7.06 | |
