Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603CC8100 ( ADVANCEDCUT50 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3603CC8100 ( ADVANCEDCUT50 )

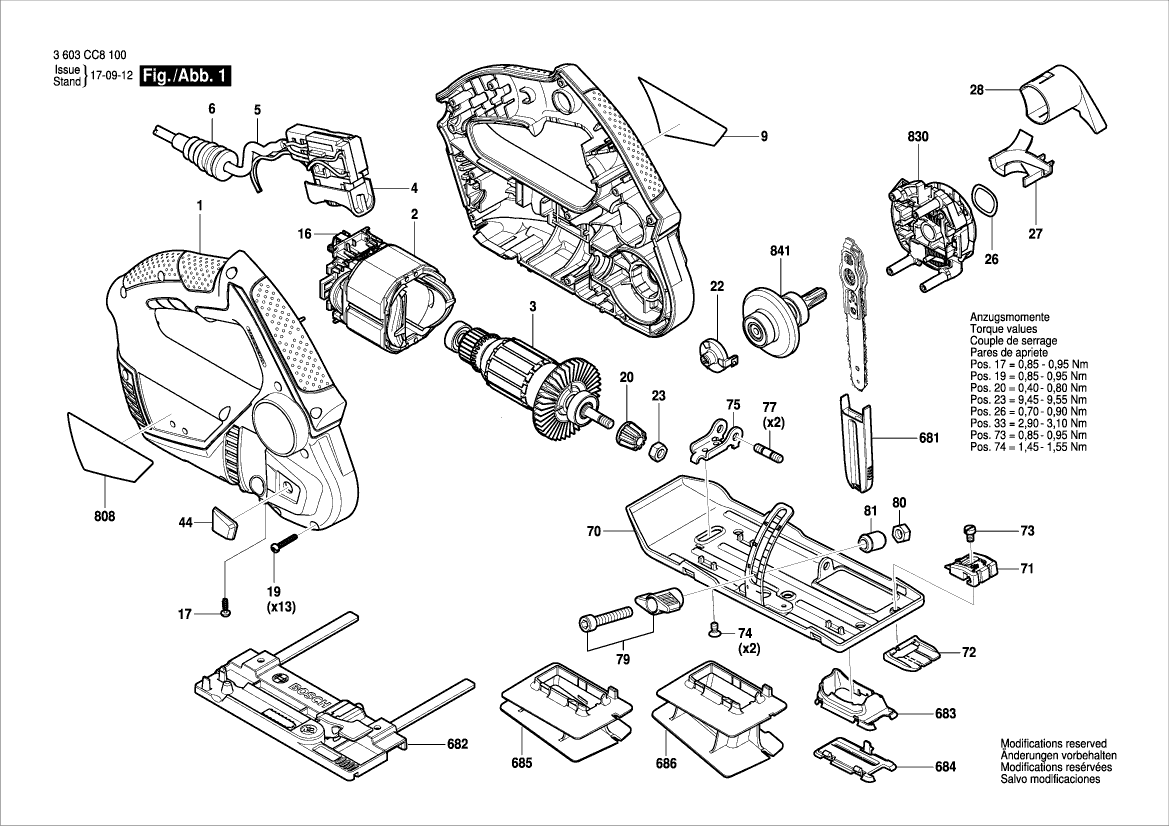

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3603CC8100 ( ADVANCEDCUT50 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Sous-Ensemble Carter
1 1600A004K8 18.19 21.83

Épanouissement Polaire 220-240V
2 2609002875 10.73 12.88

Induit
3 2609007826 29.75 35.70

Commutateur réseau
4 1607200323 15.71 18.85

Câble d alimentation EU 230V 2,7m 2 x 0,75mm H05
5 2604460259 10.73 12.88

Manchon Durchmesser 6,2-6,9
6 2609005502 1.94 2.33

Plaque De Marque AdvanceCut 50
9 160111C0Z3 1.94 2.33

Couronne Porte-Balais
16 1600A00H2K 8.45 10.14

Vis A Tete Bombee Torx 3x10
17 2603490017 1.70 2.04

Vis Torx Tete Fraisee 3x16
19 2609110201 1.70 2.04

Vis A Tete Bombee Torx 3x18
19 2603490018 0.83 1.00

Roue Conique
20 1619P02825 4.10 4.92

Plaque De Reglage NOIR
22 2605500138 2.24 2.69

Ecrou Hex
23 2915011007 0.83 1.00

Rondelle Elastique
26 2609110294 0.83 1.00

Conduit
27 1600A00875 1.18 1.42

Element De Connexion
28 1600A008BZ 1.70 2.04

Recouvrement
44 160550029X 0.83 1.00

Plaque de socle
70 1600A007SC 10.73 12.88

Element De Fixation
71 1600A002M2 1.18 1.42

Instrument De Visualisat
72 1600A007SB 1.18 1.42

Vis à tête cylindrique DIN 84-M4x6-4.8
73 2910001116 0.83 1.00

Vis à tête fraisée
74 2910548118 0.83 1.00

Charniere
75 1600A007S9 1.70 2.04

Boulon
77 1600A007RP 1.70 2.04

Vis A Oreilles
79 1600A003PR 1.94 2.33

Ecrou Hex
80 2915011007 0.83 1.00

Tampon En Caoutchouc
81 1600A00H88 1.18 1.42

Couvercue De Chaine
681 1600A00J6Z 1.70 2.04

Butee Longitudinale
682 1600A007SH 13.93 16.72

Capot
683 1600A003D8 1.94 2.33

Protection Brise Copeaux
684 1600A003D9 1.70 2.04

Gabarit de profondeur
685 1600A004GZ 2.71 3.25

Gabarit de profondeur
686 1600A008W6 2.71 3.25

Plaque signalétique
808 160111A4A3 1.94 2.33

Jeu De Boitiers
830 1600A00R7B 20.42 24.50

Tige
841 1607000CA2 23.75 28.50

Plus disponible, pas de remplacement
871 1607000CM7
