Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603CD5100 ( ADVANCEDCUT18 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3603CD5100 ( ADVANCEDCUT18 )

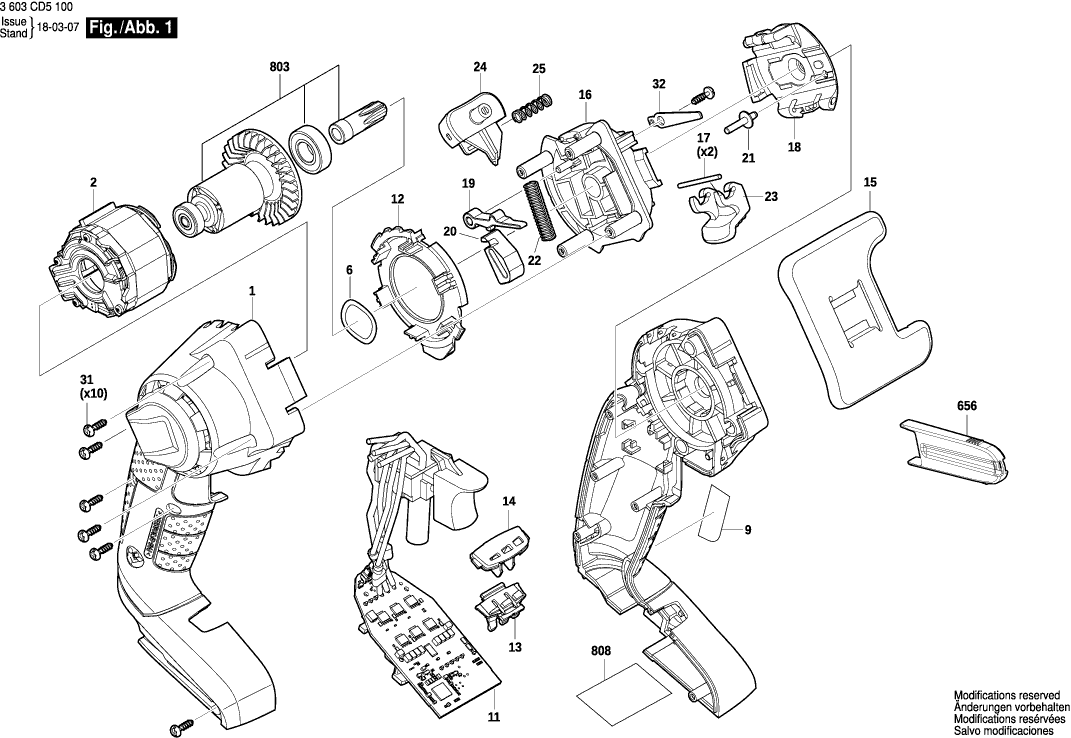

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3603CD5100 ( ADVANCEDCUT18 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter
1 1600A00MH8 11.88 14.26

Stator
2 1619P14497 20.42 24.50

Rondelle Elastique
6 2609110294 0.83 1.00

Plaque De Marque AdvancedCut 18
9 160111A5VR 1.94 2.33

Plus disponible, pas de remplacement
11 1600A00HW1

Tole Chicane
12 1600A00MH9 1.18 1.42

Conducteur De Lumiere
13 1600A01226 1.18 1.42

Recouvrement
14 16055002DE 1.70 2.04

Plaque De Base
15 1600A0034V 5.83 7.00

Jeu De Boitiers
16 16058065DN 1.94 2.33

Broche de Prise
17 1600A003HJ 0.83 1.00

Clapet
18 1600A00495 4.10 4.92

LEVIER
19 1600A007RM 1.18 1.42

Dispositif De Fixation
20 1600A003SD 1.70 2.04

Broche
21 1600A003SB 2.24 2.69

Ressort De Compression
22 1604612012 0.83 1.00

Levier D’arret
23 1600A00496 2.24 2.69

Levier De Declenchement
24 1600A00MJ2 1.18 1.42

Ressort
25 1600A007HY 0.83 1.00

Vis A Tete Bombee Torx 3x10
31 2603490017 1.70 2.04

Couteau-Diviseur
32 1600A00F9P 1.18 1.42

Dragonne
33 1600A00J90 1.18 1.42

Bloc D Accus PBA 18V 2,5 Ah W-B
91 2607337199 81.47 97.76

Bloc D Accus PBA 2,5 Ah W-B
91 2607337259 81.47 97.76

Bloc D Accus PBA 18V 2,0Ah W-B
91 1607A350RP 67.25 80.70

Chargeur GB AL 1830 CV 230/14,4-18V 1h
653 2607225967 67.25 80.70

Chargeur Rapide ROK AL 1830 CV 230/14,4-18V 1h
653 2607225977 67.25 80.70

Chargeur Rapide EU AL 1830 CV 230/14,4-18V 1h
653 2607225965 44.82 53.78

Couvercue De Chaine
656 1600A00J6Z 1.70 2.04

Plus disponible, pas de remplacement
803 1600A018W1

Plaque signal tique
808 160111A6DZ 1.94 2.33
