Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0602241003 (2241)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

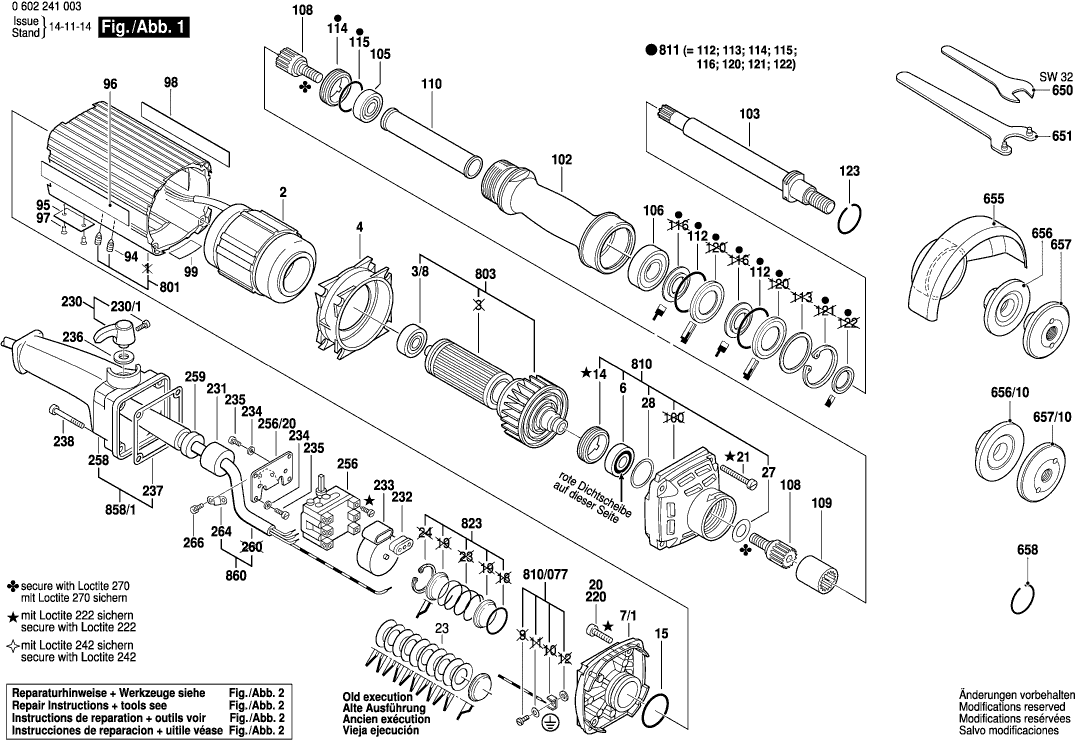

Dessins des Bosch 0602241003 (2241)
Liste de pièces de rechange des Bosch 0602241003 (2241)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator 265V/200HZ | ||||
| 2 | 3604229092 | 551.30 | 661.56 | |
| Roulement A Billes Rigide 12x32x10 | ||||
| 3/8 | 3600905119 | 26.62 | 31.94 | |
| Deflecteur D’air | ||||
| 4 | 3600209006 | 5.27 | 6.32 | |
| Roulement A Billes Rigide | ||||
| 6 | 3600905095 | 17.60 | 21.12 | |
| Flasque De Palier | ||||
| 7/1 | 3605806134 | 91.33 | 109.60 | |
| Bague Filetee | ||||
| 14 | 3603344024 | 13.90 | 16.68 | |
| Joint torique 38,1x2,2 MM | ||||
| 15 | 1600210037 | 2.18 | 2.62 | |
| Vis autotaradeuse p. défo AM 6x80-ST | ||||
| 21 | 3603410007 | 3.04 | 3.65 | |
| Rondelle D’etancheite | ||||
| 27 | 3600100049 | 3.04 | 3.65 | |
| Rondelle D’etancheite | ||||
| 28 | 3600100048 | 2.52 | 3.02 | |
| Vis sans tête DIN 915-M4x6-45H | ||||
| 94 | 2912081116 | 2.18 | 2.62 | |
| Plaque signalétique | ||||
| 95 | 3601106053 | 4.58 | 5.50 | |
| Plaque De Marque | ||||
| 96 | 3601110047 | 2.52 | 3.02 | |
| Clou Cannele DIN 1476-2x5 MM | ||||
| 97 | 3603133001 | 2.18 | 2.62 | |
| Etiquette Adhesive | ||||
| 98 | 3601110235 | 2.71 | 3.25 | |
| Plaquette Indicatrice | ||||
| 99 | 3601119236 | 3.44 | 4.13 | |
| Boitier De Broche | ||||
| 102 | 3605806075 | 210.30 | 252.36 | |
| Broche De Rectifieuse | ||||
| 103 | 3606120003 | 101.94 | 122.33 | |
| Roulement A Billes Rigide | ||||
| 105 | 3600905060 | 17.60 | 21.12 | |
| Roulement A Billes Rigide | ||||
| 106 | 3600905057 | 20.39 | 24.47 | |
| Pignon Z=21 | ||||
| 108 | 3606300074 | 82.63 | 99.16 | |
| Piece D’embrayage Z=21 | ||||
| 109 | 3606491000 | 5.96 | 7.15 | |
| Douille Entretoise | ||||
| 110 | 3600700056 | 41.30 | 49.56 | |
| Joint torique 43,0x2,0 MM | ||||
| 112 | 3600210058 | 1.32 | 1.58 | |
| Joint torique 33,0x2,5 MM | ||||
| 115 | 3600210050 | 2.18 | 2.62 | |
| Anneau élastique 24x2 DIN9045-24 | ||||
| 123 | 2916609112 | 2.18 | 2.62 | |
| Vis autotaradeuse p. défo | ||||
| 220 | 2914451079 | 2.18 | 2.62 | |
| Levier De Commande | ||||
| 230 | 1602026038 | 4.10 | 4.92 | |
| Vis à tête cylindrique DIN 84-AM3x10-4.8 | ||||
| 230/1 | 2910001052 | 1.90 | 2.28 | |
| Joint-Plaque | ||||
| 231 | 1600113003 | 2.86 | 3.43 | |
| Manchon | ||||
| 232 | 1600306000 | 2.24 | 2.69 | |
| Capot De Protection | ||||
| 233 | 1600502004 | 3.71 | 4.45 | |
| Rondelle Elastique | ||||
| 234 | 1600150006 | 6.73 | 8.08 | |
| Vis à tête cylindrique | ||||
| 235 | 2910021118 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 236 | 1600205027 | 1.00 | 1.20 | |
| Joint | ||||
| 237 | 1601015011 | 3.31 | 3.97 | |
| Vis à tête cylindrique DIN 84-BM6x40-8.8 | ||||
| 238 | 2910021209 | 2.08 | 2.50 | |
| Interrupteur | ||||
| 256 | 1607200017 | 114.26 | 137.11 | |
| Plaque De Fixation | ||||
| 256/20 | 3601023015 | 20.39 | 24.47 | |
| Poignee | ||||
| 258 | 3605132035 | 41.30 | 49.56 | |
| Manchon | ||||
| 259 | 1600703009 | 5.81 | 6.97 | |
| Collier De Fixation | ||||
| 264 | 3601303012 | 1.94 | 2.33 | |
| Cle A Fourche Simple SW32 | ||||
| 650 | 3607950010 | 26.62 | 31.94 | |
| Cle A Ergots | ||||
| 651 | F000632033 | 2.40 | 2.88 | |
| Capot De Protection | ||||
| 655 | 3605510030 | 26.62 | 31.94 | |
| Flasque | ||||
| 656 | 3605703112 | 50.23 | 60.28 | |
| Plus disponible, pas de remplacement | ||||
| 656/10 | 3605703071 | |||
| Bague De Serrage | ||||
| 657 | 3605703077 | 37.50 | 45.00 | |
| Bague De Serrage | ||||
| 657/10 | 3605703075 | 26.62 | 31.94 | |
| Carter De Moteur GR.88 | ||||
| 801 | 3605108160 | 189.28 | 227.14 | |
| Rotor | ||||
| 803 | 3604080024 | 340.97 | 409.16 | |
| Rotor | ||||
| 803 | 3604080025 | 304.15 | 364.98 | |
| Flasque De Palier | ||||
| 810 | 3607020109 | 304.15 | 364.98 | |
| Materiau Pour Mise Aterre | ||||
| 810/077 | 3607031299 | 7.32 | 8.78 | |
| Jeu De Pieces De Fixation | ||||
| 811 | 3607031290 | 126.98 | 152.38 | |
| Jeude Ressorts | ||||
| 823 | 3607031296 | 13.90 | 16.68 | |
| Poignee | ||||
| 858/1 | 1605132067 | 33.45 | 40.14 | |
| Cable | ||||
| 860 | 3607030239 | 75.38 | 90.46 | |
